Ideálny cement
pre výrobu transportbetónu
pre výrobu transportbetónu
Kvalita
Kvalitu cementov dozoruje
TSÚS Bratislava.
CEMMAC je držiteľom
certifikátu manažmentu
kvality ISO 9001: 2008
a environmentálneho
manažmentu
ISO 14001: 2004.
CEM II/B-S 42,5N
portlandský troskový cement
portlandský troskový cement
Univerzálny cement pre všetky betonárske práce, pri ktorých sa vyžadujú vysoké koncové pevnosti a vyššia zaťažiteľnosť konštrukcie. Ideálny cement pre výrobu transportbetónu. Nižší vývin hydratačného tepla ho predurčuje aj pre betonáže v teplom počasí.
Charakteristika
CEM II/B-S 42,5N je cement vyrobený jemným zomletím portlandského slinku, granulovanej vysokopecnej trosky (21-35% podľa EN 197 – 1) a sadrovca. Dosahuje 2-dňové pevnosti v rozmedzí od 17 do 24 MPa a normalizované 28-dňové pevnosti 47 až 55 MPa.
Použitie
- prostý betón a železobetón aj vyšších pevnostných tried
- monolitické a masívne betónové konštrukcie
- betónové konštrukcie vodohospodárskych stavieb
- betónové spevnené plochy
- betóny a betónové prvky vystavené mechanickému zaťaženiu
- podkladové betóny a cementové potery
Výhody
- veľmi dobrá spracovateľnosť a objemová stálosť
- veľmi dobrá čerpateľnosť betónov
- nižší vývin hydratačného tepla
- vysoké koncové pevnosti
- mierna odolnosť proti chemickej agresivite (do prostredia XA1)
| Fyzikálne a mechanické vlastnosti |
Norma STN EN 197-1 |
CEMMAC CEM II/B-S 42,5 N |
| Pevn. v tlaku po 2 dňoch (MPa) | => 10 | 17 – 24 |
| Pevn. v tlaku po 28 dňoch (MPa) | => 42,5 =< 62,5 | 47 – 55 |
| Začiatok tuhnutia (min) | => 60 | 190 +- 30 |
| Obj. stálosť – Le-Chatelier (mm) | =< 10 | 0,0 – 1,5 |
| Obsah SO 3 (%) | =< 3,5 | 3,1 +- 0,2 |
| Obsah Cl (%) | =< 0,10 | 0,05 +- 0,03 |
| Obsah trikalcium aluminátu v tomto cemente je menej ako 5%. | ||

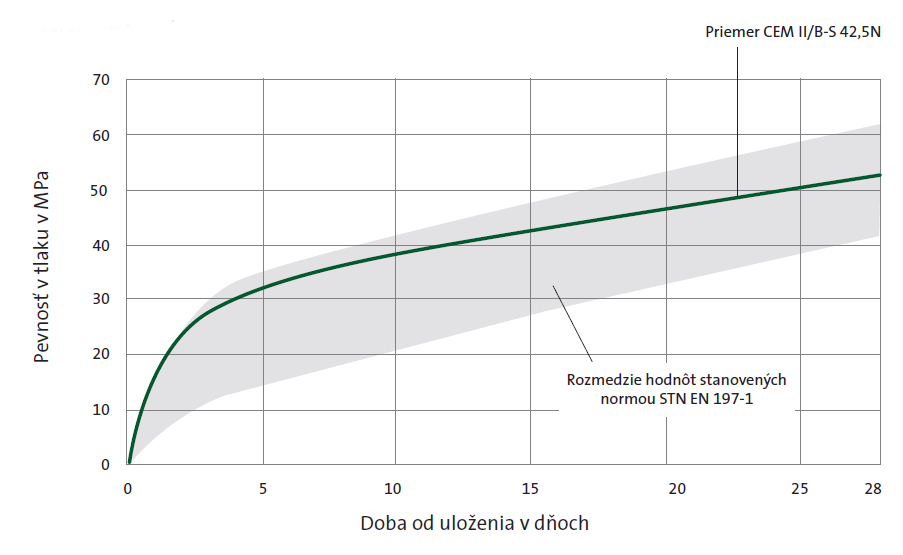

Nárast pevností CEM II/B-S 42,5N
