Cement
pre vysokopevnostné betóny

Cement CEM II/A-S 42,5R usage


Kvalita
Kvalitu cementov dozoruje
TSÚS Bratislava.
CEMMAC je držiteľom
certifikátu manažmentu
kvality ISO 9001: 2008
a environmentálneho
manažmentu
ISO 14001: 2004.
Redukované emisie CO2

CEM II/A-S 42,5 R
portlandský troskový cement

Rýchloväzný cement vhodný pre výrobu betónov vysokých pevnostných tried a pre konštrukcie alebo betónové prvky s nutnosťou rýchleho nárastu počiatočných pevností.Vyšší vývin hydratačného tepla ho predurčuje aj pre betonáže pri nižších teplotách okolia.


Charakteristika

CEM II/A-S 42,5R je cement vyrobený jemným zomletím portlandského slinku, granulovanej vysokopecnej trosky (6-20% podľa EN 197 – 1) a sadrovca. Dosahuje mimoriadne vysoké počiatočné 2-dňové pevnosti v rozmedzí od 26 do 32 MPa a normalizované 28-dňove pevnosti 55 až 61 MPa.


Použitie

  • betóny pre náročné betónové konštrukcie
  • betónové prvky a konštrukcie s potrebou rýchleho nárastu počiatočných pevností
  • prefabrikované betónové prvky a stavebné dielce (dlažba, stratené debnenie, obrubníky, …)
  • priemyselné podlahy
  • vonkajšie betónové spevnené plochy
  • prostý betón a železobetón aj vyšších pevnostných tried
  • cementové potery


Výhody

  • rýchly nárast počiatočných pevností a vysoké koncové pevnosti
  • veľmi dobrá spracovateľnosť a objemová stálosť
  • vyšší vývin hydratačného tepla
  • mierna odolnosť proti chemickej agresivite (do prostredia XA1)

Fyzikálne a mechanické
vlastnosti
Norma
STN EN 197-1
CEMMAC
CEM II/A-S 42,5 R
Pevn. v tlaku po 2 dňoch (MPa) => 20 26 – 32
Pevn. v tlaku po 28 dňoch (MPa) => 42,5 =< 62,5 55 – 61
Začiatok tuhnutia (min) => 60 180 +- 30
Obj. stálosť – Le-Chatelier (mm) =< 10 0,0 – 1,5
Obsah SO 3 (%) =< 4 3,2 +- 0,2
Obsah Cl (%) =< 0,10 0,04 +- 0,03
Obsah trikalcium aluminátu v tomto cemente je menej ako 5%.

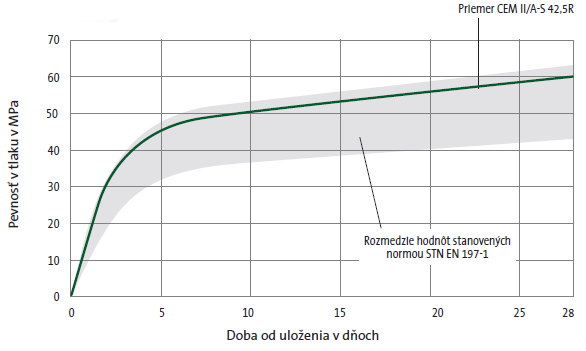

Nárast pevností CEM II/A-S 42,5 RCement CEM II/A-S 42,5R graph
