Minőség
A cement minőségét a TSÚS
Bratislava felügyeli.
A CEMMAC az ISO
9001:2008 szabvány szerint
tanúsított minőségirányítási
rendszerben és az ISO
14001: 2004 szabvány szerint
tanúsított környezetközpontú
irányítási rendszerben
működik.
salakos portlandcement
Univerzális cement minden betonmunkához, amely magas tartósságot és nagyobb szerkezeti terhelést igényel. Ideális transzportbeton előállításához. Az alacsonyabb hidratációs hőtartama alkalmassá teszi a betonozásra meleg időben is.
Jellemzés
CEM II / B-S 42,5N cement Portland-klinker, granulált kohósalak (21-35% az EN 197-1), és gipsz finom őrlésével készül. 2 napot követően 17-24 MPa erősséget és normalizált 28 napot követően 47-55 MPa közötti erősséget eredményez.
Alkalmazhatósága
- sima beton és vasbeton, és magasabb szilárdsági osztályok
- monolitikus és masszív betonszerkezetek
- vízgazdálkodási struktúrák betonszerkezete
- megerősített betonfelületek
- mechanikai terhelésnek kitett beton és betonelemek
- alapozó beton és cement esztrichek
Előnyök
- nagyon jó feldolgozhatóság és térfogatsűrűség állandósága
- nagyon jó a beton szivattyúzhatósága
- alacsonyabb nedvességi hőtartalom
- nagy terhelést bíró erődök
- mérsékelt ellenállás kémiai agresszióval szemben (XA1 környezetre)
| Fizikai és mechanikai jellemzők | Norma STN EN 197-1 |
CEMMAC CEM II/B-S 42,5 N |
| Nyomószilárdság 2 napot követően (MPa) | => 10 | 17 – 24 |
| Nyomószilárdság 28 napot követően (MPa) | => 42,5 =< 62,5 | 47 – 55 |
| A szilárdulás kezdete (percekben) | => 60 | 190 +- 30 |
| Térfogat-állandóság – Le-Chatelier (mm) | =< 10 | 0,0 – 1,5 |
| SO3 tartalom (%) | =< 3,5 | 3,1 +- 0,2 |
| Cl tartalom (%) | =< 0,10 | 0,05 +- 0,03 |
| A trikalcium-aluminát (C3A) tartalma ebben a cementben kevesebb, mint 5%. | ||

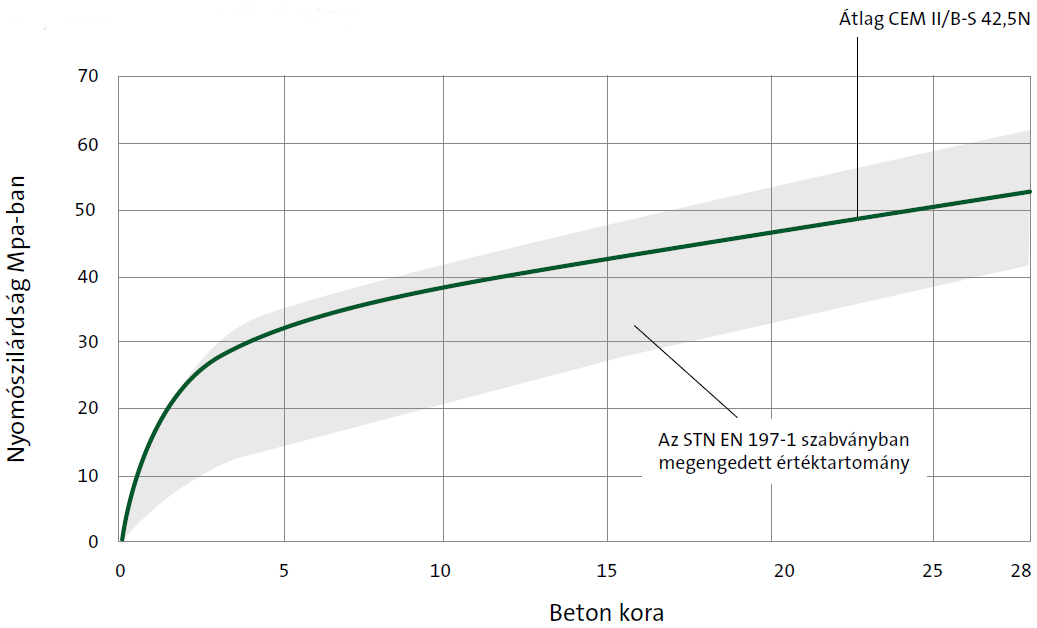

A nyomószilárdság időbeli lefolyása
