transzportbeton
előállításához
Minőség
A cement minőségét a TSÚS
Bratislava felügyeli. A CEMMAC
az ISO 9001:2008 szabvány
szerint tanúsított minőségirányítási
rendszerben és az
ISO 14001: 2004 szabvány
szerint tanúsított környezetközpontú
irányítási rendszerben
működik.
A trikalcium-aluminát (C3A)
tartalma ebben a cementben
kevesebb, mint 5%.
Kompozit – Portlandcement
Univerzális cement minden betonmunkához, amelynél nagyobb végszilárdságra van szükség normál növekedés mellett és nagyobb szerkezeti terhelést igényel. Ideális cement készbeton előállításához. Az alacsonyabb hidratációs hőtartalma alkalmassá teszi a betonozásra meleg időben is.
Jellemzés
CEM II/B-M (S-LL) 42,5 N cement Portland-klinker, gipsz és granulált kohósalakkal kevert mészkő finom őrlésével készül (21-35 % az EN 197-1 alapján). 2 napot követően 21 – 24 MPa erősséget és a normalizált 28 napot követően 49 – 53 MPa közötti erősséget eredményez.

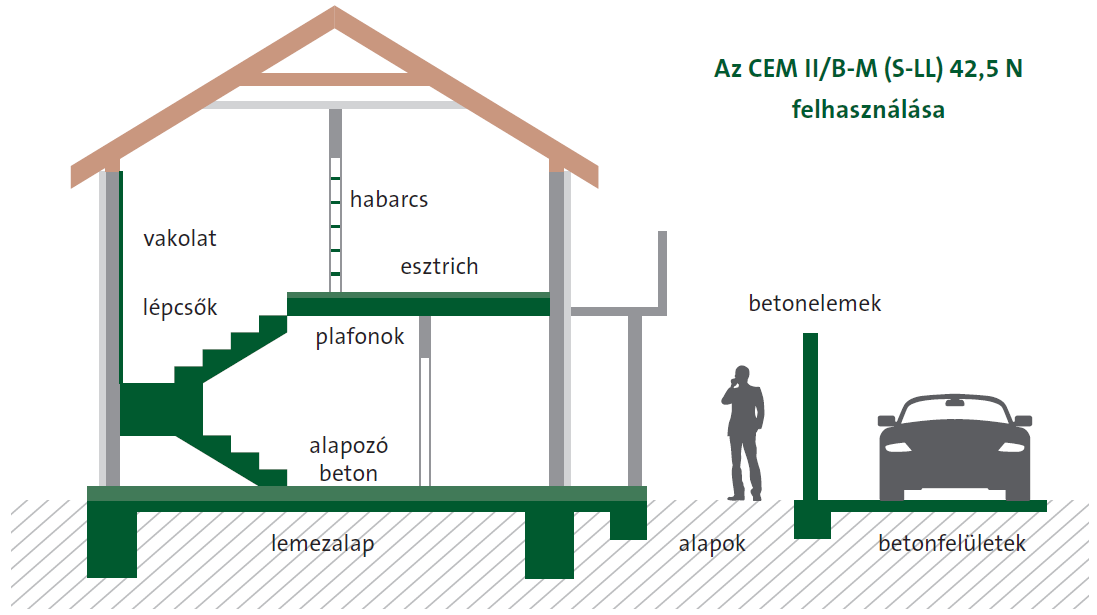

Alkalmazhatósága
- magasabb szilárdságú osztályú beton
- monolitikus és masszív betonszerkezetek
- lőttbeton
- betontermékek
- alapozó beton és cement esztrichek
Előnyök
- nagyon jó feldolgozhatóság és térfogatsűrűség állandósága
- nagyon jó a beton szivattyúzhatósága
- közepesen növekedő végszilárdság
- közepesen magas nedvességi hőtartalom
- magas végszilárdság
| Fizikai és mechanikai jellemzők | Műszaki szabvány STN EN 197-1 |
CEMMAC CEM II/B-M (S-LL) 42,5 N |
| Nyomószilárdság 2 napot követően (MPa) | =< 10 | 21 – 24 |
| Nyomószilárdság 28 napot követően (MPa) | => 42,5 =< 62,5 | 49 – 53 |
| A szilárdulás kezdete (percekben) | => 60 | 170 – 210 |
| Térfogat-állandóság Le-Chatelier (mm) | =< 10 | 0,0 – 1,0 |
| SO3 tartalom (%) | =< 3,5 | 2,7 – 2,9 |
| Cl tartalom (%) | =< 0,10 | 0,06 – 0,09 |
